LNG瓶靜態蒸發率測試設備
發布時間:2016-10-22
重卡配套用LNG低溫氣瓶靜態蒸發率無線測試設備帶無線傳輸功能
一、LNG低溫氣瓶靜態蒸發率測試系統說明
該靜態蒸發率測試系統專用于LNG氣瓶進行靜態蒸發率測試，全自動測試及自動打印本次測試結果。
測試過程及測量數量按照GB/T18443.5-2010《真空絕熱深冷設備性能試驗方法 第五部分:靜態蒸發率測量》文件要求進行:
測試方法公式采用氣體質量流量計方法
測試介質采用LNG
判定標準：
氣瓶日靜態蒸發率應不大于2倍的制造標準規定的合格指標，且不大于如下表1的指標為合格
車用LNG氣瓶日靜態蒸發率合格指標
|
公稱容積L |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
日靜態蒸發率% |
5.4 |
5.1 |
5.1 |
4.8 |
4.8 |
4.8 |
4.5 |
4.5 |
4.2 |
4.2 |
此標準由各省質量技術監督局制定

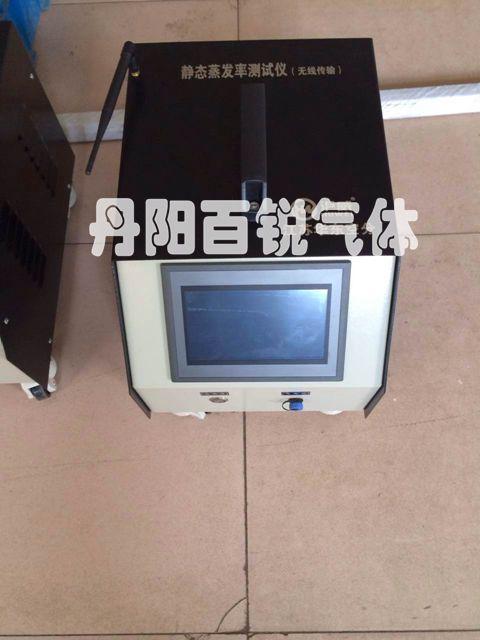

二；HDJTZF-6/Y 靜態蒸發率測試儀（六工位，遠程無線）主要配置清單；
可用于LNG和液氮，全移動式
1、質量流量計：6臺美國埃里卡特
2、流動測試臺：6套，遠程無線傳輸
3、含6個設備水平儀
4、含6個進氣口溫度傳感器
5、含6個進氣口壓力傳感器
6、含6臺蓄電池
7、含小觸摸屏調整介質，顯示電量
8、進口波紋管 進氣口波紋管6根，2米長
進口波紋管 進氣口波紋管6根，5米長
9、設備測試報告打印機（含噴墨打印機一臺）
10、筆記本電腦一臺（高端配置）
11、數據收集設備一臺（含集成編程軟件控制）
