七氟丙烷自動加藥回收充裝系統；

  七氟丙烷自動加藥回收充裝系統plc控制人機界面；1工位；2工位；3工位可定制

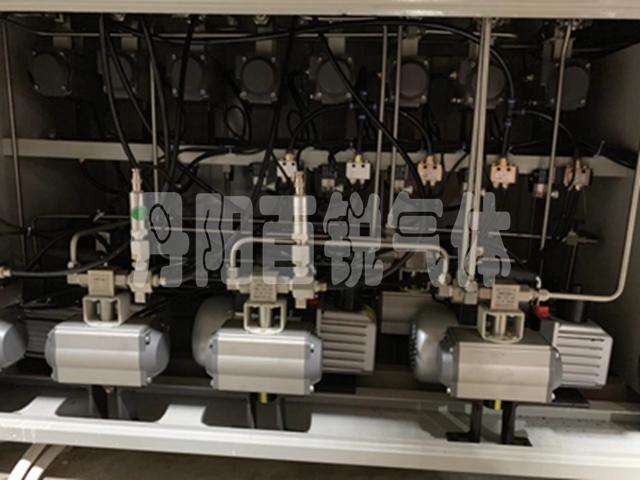

設備描述

1. 本系統設有1；6氣動增壓泵，也可用氮氣增壓，原料桶的剩余氣體可通過氣體增壓泵直接自己回收，這是一項很好的節能降耗措施。

2. 設備具有手動和自動控制系統。充裝閥門采用高壓氣動閥通過 PLC 實現程序自動控制。另外也可以手動單獨操作每一個步驟進行充裝。

3. 充裝步驟：將待充氣瓶放到電子稱上并連接管路，啟動系統，回收鋼瓶內剩余藥劑；到鋼瓶設定重量后；真空泵啟動-抽真空-達到設定值-停真空泵-啟動充裝泵-充裝閥打開-到設定重量-停充裝泵-充裝閥關閉-高壓氮氣充裝閥打開-充氮氣到設定壓力-關閉充氮閥-聲光報警。

技術參數：

    氣體介質：七氟丙烷、氮氣；氣瓶類型：國家標準七氟丙烷鋼瓶；充裝壓力范圍：0~10MPa

 充裝排：1-3瓶；充裝時間：單瓶在30 分鐘內完成；充裝精度：七氟丙烷在±0.1Kg 誤差范圍以內,氮氣為±2%

充裝控制：自動和手動兩種控制系統；原料氣可以使用單瓶或者雙瓶并聯式提供氣源；電子稱量程 300KG 精度±0.05KG；真空泵 2XZ-4 直連式
